Чертежи и инструкции к постройке парков.

Дата: Воскресенье, 04.03.2007, 13:37 | Сообщение # 1

Группа: Удаленные

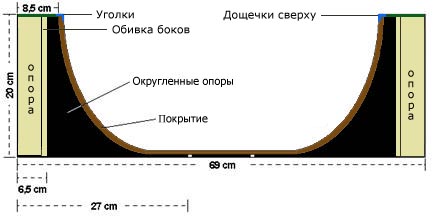

Вот рампа.

Состав:
2 деревянных дощечки (39 см X 8,5 см X 0,5 см) прибиваем сверху
2 деревянных доски (39 см X 20 см X 0,5 см) обивка боков
1 фанера, служит основание (39 см X 69 см X 0,5 см)
4 округленных деревянных опоры, на них ляжет плотный картон, линолеум
4 деревянных бруска для опор (6,5 см Х 20 см)
1 покрытие из гибкого материала (плотный картон, линолеум и другой гибкий материал) (39 см X 78 см)
4 фанеры для обивки каркаса (различные величины)
2 металлических уголка (l = 39 см; d = 0,3 см)

Приготовление:
1) Так, основанием у нас служит фанера.
2) Затем по краям ставим 4 бруска-опоры (2 с одного и 2 с другого края основания). Оббиваем их фанерой. Оббить можно как изнутри, так и снаружи.
3) Затем прибиваем по краям выпиленные "округлые внутрь треугольники". С ними придется повозиться, на фанере начертить окружность (вгиб) и аккуратно вырезать. Всего надо будет 4 штуки.
4) Сверху прибиваем дощечки, чтоб дыр сверху не было. Туда будет приземляться ваш Фингер.
5) Ложем на округлое основание плотный картон, линолеум или другой материал.
6) Сверху оббить металлическими уголками.
Вот и все Рампа готова.
P.S. В скобках указана (длина, ширина, толщина)

Прикрепления: 17982480.jpg (17.9 Kb)

GraZZy

Дата: Воскресенье, 04.03.2007, 13:38 | Сообщение # 2

Группа: Удаленные

Вот грань.

Состав:
1 деревянная планка (35 см X 4,5 см X 0,5 см)
2 маленьких деревянных дощечки (4 см X 2 см X 0,5 см) и (6 см X 3 см X 0,5 см)
Можно 1 металлическую жердь (d = 3 мм)

Приготовление:
Соблюдая размеры, выпиливаем из фанеры или ДСП детали, а потом склеиваем их. Сверху можно приделать меллическую жердь для лучшего скольжения Фингера.

Прикрепления: 81816198.jpg (10.2 Kb)

GraZZy

Дата: Воскресенье, 04.03.2007, 13:38 | Сообщение # 3

Группа: Удаленные

Вот бокс.

Для того, чтобы сделать такой важный элемент парка любого фингербордиста не обходимо:
брусок деревянный (длина 28 см, ширина 10 см, высота 4,5см)
уголок металлический (два кусочка длиной 28 см)
силикон клей
наждачка
ДЛя начала берём брусок и шлефуем его наждачкой, чтобы не получить занозы при катании, затем уголки так же шкурим с торцевых сторон, чтобы не поранить пальцы, после этого берём силикон обмазываем бокс и уголки, приклеиваем, ставим сверху груз и ждём ночь, если делать его вечером, када селикон высохнет ненужные его остатки срезаем ножом, бокс моно обклеить наклейками или покрыть лаком и он готов к катанию!!!

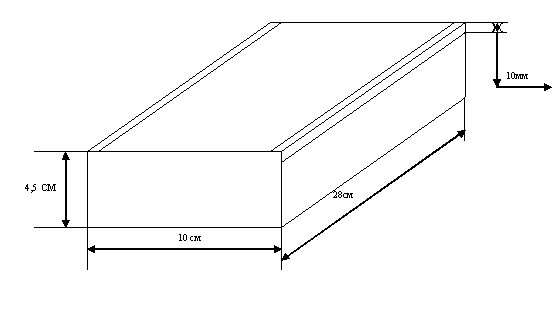

вот чертеж

Прикрепления: 96058845.png (3.5 Kb)

GraZZy

Дата: Воскресенье, 04.03.2007, 13:39 | Сообщение # 4

Группа: Удаленные

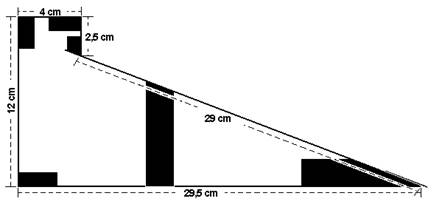

Вот бэнк.

Состав:
1 деревянный доска (29,5 см X 20 см X 0,4 см) - диск 1
1 деревянный доска (12 см X 20 см X 0,4 см) - диск 2
1 деревянный доска (4 см X 20 см X 0,4 см) - диск 3
1 деревянный доска (2,5 см X 20 см X 0,4 см) - диск 4
1 деревянный доска (29 см X 20 см X 0,4 см) - диск 5
1 металлическая жердь (l = 20 см; d = 0,5 см) - жердь
8 деревянных планок (фанера, различные величины) - планку

Приготовление:
Самый важный в начале-это напилить части. Теперь мы скрепливаем диск 1 и диск 2 (фронт и пол(землю)) С помощью клея или маленьких гвоздей. После этого диск 2 скрепливаем с диском 3 (фронт и высший диск) и теперь диск 3 с диском 4. (Все вместе дает в итоге высшее превосходство на банке) При связи диска 4 и дискам 5 (превосходство с косыми) ты двигаешь диск 5 около 1 см при диске 4. Тот, кто хочет, еще жердь как Rail на Bank может укрепить затем.

Прикрепления: 21520329.jpg (7.7 Kb)

GraZZy

Дата: Воскресенье, 04.03.2007, 13:40 | Сообщение # 5

Группа: Удаленные

Вот чертеж пикниктэйбла.

Прикрепления: 32180097.jpg (5.7 Kb)

GraZZy

Дата: Воскресенье, 04.03.2007, 13:40 | Сообщение # 6

Группа: Удаленные

Вот пирамида.

Прикрепления: 95010148.gif (27.2 Kb)
